一、泄露电流的定义与重要性

泄露电流（LeakageCurrent）是指由于绝缘不完善或电容效应，在非预期路径中流动的电流。在医疗电气设备中，泄露电流的控制至关重要，因为它直接关系到患者和操作人员的安全。

医疗设备泄露电流的特殊性：

-患者可能通过电极或导管直接接触设备内部电路

-患者可能处于麻醉或虚弱状态，对电流更敏感

-某些医疗程序可能降低人体皮肤阻抗

二、泄露电流的分类

根据IEC60601-1标准，医疗设备的泄露电流主要分为三类：

1.对地泄露电流（EarthLeakageCurrent）

从电源部分通过保护接地导体流向大地的电流。

2.外壳泄露电流（EnclosureLeakageCurrent）

从设备可触及部分通过人体流向大地的电流。

3.患者泄露电流（PatientLeakageCurrent）

从应用部分通过患者流向大地的电流，这是医疗设备特有的测试项目。

三、测试原理与技术

1.基本测试电路

泄露电流测试通常采用模拟人体阻抗网络（MD，MeasuringDevice），其核心是一个由电阻和电容组成的网络，模拟人体在不同频率下的阻抗特性。

典型的人体阻抗网络参数：

-电阻：1kΩ或2kΩ

-电容：0.015μF或0.022μF

-并联二极管：模拟人体对电流的感知阈值

2.测试方法

(1)正常状态测试

设备在额定电压下正常工作时的泄露电流测量。

(2)单一故障状态测试

模拟保护接地断开、电源极性反接等故障条件下的泄露电流。

3.测试布置

-对地泄露电流：在保护接地导线上串联测量装置

-外壳泄露电流：在设备外壳与地之间连接测量装置

-患者泄露电流：在患者连接部分与地之间连接测量装置

四、关键技术与注意事项

1.测量频率特性

医疗设备泄露电流测试需要考虑50Hz/60Hz基波及其谐波成分，测量装置需具有适当的频率响应。

2.测试环境要求

-环境温度：23±5℃

-相对湿度：45%-75%

-大气压力：860hPa-1060hPa

3.测试电压

-额定电压的110%进行测试

-对于多电压设备，应在最不利电压下测试

4.测试网络校准

定期校准测量网络，确保电阻、电容值在允许误差范围内（通常±2%）。

五、标准限值要求

根据IEC60601-1第三版标准：

|------------|---------|------------|

注：对于B型、BF型和CF型设备，患者泄露电流限值有所不同。

六、测试设备与技术发展

现代泄露电流测试系统通常包含：

-自动切换测试网络

-多通道同步测量

-数据记录与分析功能

-符合IEC61010的安全设计

新兴技术趋势：

-数字化测量技术提高精度

-实时波形分析

-自动化测试序列

-与其它安规测试项目集成

七、常见问题与解决方案

1.测试结果不稳定

-检查接地连接可靠性

-确认环境电磁干扰水平

-检查设备预热是否充分

2.泄露电流超标

-检查绝缘材料性能

-优化电路布局减少寄生电容

-增加屏蔽措施

3.高频成分影响

-使用带宽足够的测量设备

-考虑增加滤波电路

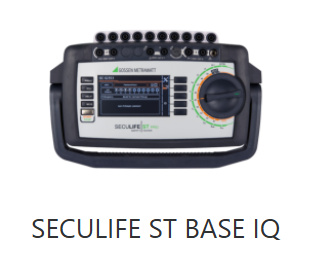

八、德国GMC泄露电流测试仪

转自：德国GMC-I中国
