全球知名3C数码品牌ASUS华硕，在2024年推出了可以指尖测量血压与心电图的智能手表——VivoWatch 6（问心6），致力于成为用户心血管健康的守护者。该产品将基于光电容积变化的PPG信号和基于生物电的心电图（ECG）信号结合，增加脉搏血压等信息提取的准确性和可靠性；同时，搭载生物电阻传感器（BIA），可以测量含水量、体脂率、骨骼肌肉量和基础代谢率等数据。
其他运动健康监测方面，支持心率、血氧、温度、压力水平监测，支持睡眠监测，提供健康数据报告，帮助用户时刻了解健康状况；支持跑步、游泳、健走、自行车、瑜珈等十余种运动模式，提供运动步数、卡路里等运动数据；搭载双频L1和L5 GPS，提供更快的卫星采集和更精准的定位。续航方面，支持9天的常规使用，省电模式续航时间可达14天。下面就来看看这款产品的详细拆解报告吧~
一、ASUS华硕VivoWatch 6智能手表开箱
ASUS华硕VivoWatch 6智能手表包装盒采用了简约的长方形设计，顶部展示有系列产品名称。
包装盒背面贴有产品标签，型号：HC-D06，商品：ASUS VivoWatch 6/华硕VivoWatch健康表；厂商名称：华硕电脑股份有限公司，输入：5V-0.5A。
包装盒内部标配的用户手册和保修卡。
随机标配的清洁刷和备用手表充电口密封盖。
随机标配的充电线，采用了USB-A to 专用双针接口。
专用双针接口特写，凹槽设计，充电固定更稳定。
ASUS华硕VivoWatch 6智能手表外侧外观一览，采用了圆形表盘设计，搭配亲肤硅胶表带，佩戴舒适透气。
手表内侧外观一览，表带与表盘采用了滑锁结构连接。表带采用针型表扣+双表带箍，佩戴稳定不易脱落。
表带与表盘固定的滑锁结构特写。
解开滑锁，取掉表带。表带外侧设计点阵纹路装饰。
表带内侧特写，雕刻“ASUS VivoWatch”系列名称。
表盘正面特写，搭载了1.39英寸AMOLED屏幕，第三代康宁大猩猩玻璃，外围银色金属表圈装饰，同时也是采集身体数据的BIA生物电阻传感器。
表盘背面特写，采用金属表盖，中间设置传感器模组。
健康监测传感器模组特写，中间为PPG光电传感器+肤温传感器，外圈为ECG+BIA生物电阻传感器。
表盘背部的充电接口特写。
表盘左侧外观一览，中框与表耳一体式设计。
手表左侧的指尖测量传感器特写，中间是PPG光电传感器，左侧银色电极是ECG心电采集+BIA生物电阻传感器。
表盘右侧外观一览，设置有两颗功能按键，用于菜单、反馈、快速进入运动模式等功能控制。
主按键设置有红色圈装饰，便于用户区分。
手表连接充电线充电状态一览。
智研所采用CHARGERLAB POWER-Z KT002测试仪对ASUS华硕VivoWatch 6智能手表进行充电测试，电量较为充足情况下，输入功率约为0.33W。
二、ASUS华硕VivoWatch 6智能手表拆解
卸掉螺丝，取掉表盘背部的金属盖，下方还设置有塑料盖板。
金属盖板内侧结构一览。
气压传感器开孔特写。
掀开表盘正面屏幕。
健康监测传感器小板排线通过BTB连接器连接主板。
挑开排线与主板的连接器。
屏幕内侧主板单元结构一览，通过定位柱和螺丝固定。
腔体内部结构一览，中间设置电池单元，两侧功能按键和检测传感器通过支架固定。
用于连接金属后盖接地的金属海绵。
金属海绵对应的内侧连接器特写。
主板与连接器连接的金属弹片特写。
腔体内部的振动马达结构特写，排线露铜连接主板。

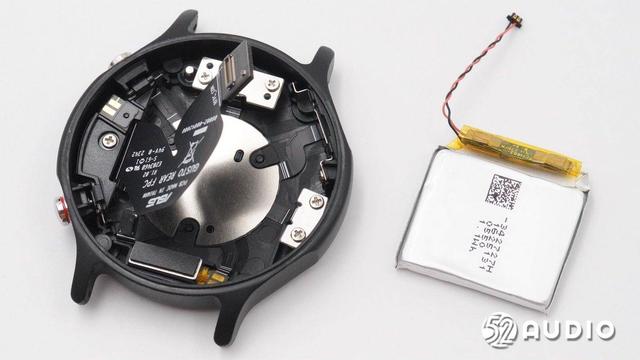

拔掉插座，取出腔体内部的电池单元。
手表内置锂电池标签上信息，产品名称：二次锂离子电池组，型号：AHB352727HPS-01，标称电压：3.8V，额定容量：290mAh，制造商：兴能高科技有限公司。
电芯上丝印信息一览。
撕开绝缘保护，电池保护板电路一览。
丝印8205的MOS管。

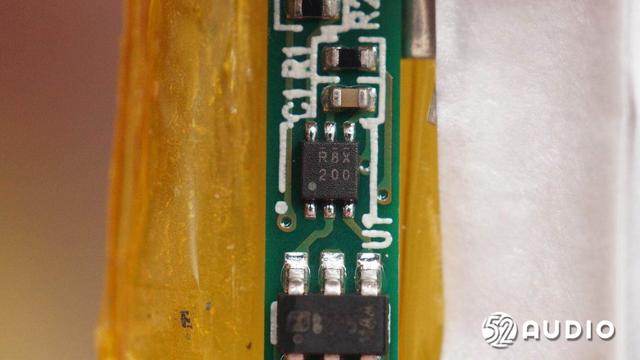

丝印R8X 200的锂电保护IC，负责电池的过充电、过放电、过电流等保护。
腔体底部结构一览，通过一条排线连接健康监测传感器及四周元器件。

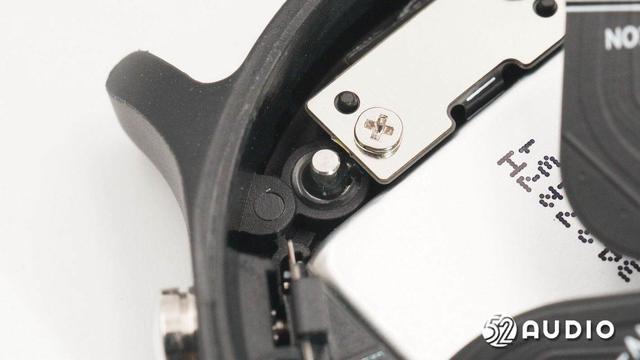

卸掉螺丝，取掉天线的支架，天线露铜连接主板。
支架上固定的蓝牙天线特写。
腔体底部结构一览。
充电触点内侧结构特写。
用于采集身体数据的电极特写。
对应IC的开孔特写，设置有散热硅脂。
健康监测传感器排线及连接的元器件电路一览。
健康监测传感器模组特写，包括中间的LED照射灯和外围的光线接收感应器。
丝印ADJ BAF的IC。
用于功能控制的微动按键特写，两个采用了相同规格。
连接充电触点金属弹片特写。
手表内置的线性振动马达特写。
气压传感器特写，设置有橡胶圈密封防水。
对应表盘侧边的健康监测传感器特写。
卸掉螺丝，取掉主板单元。
屏幕内侧电路一览。
丝印1AE 3M的IC。
主板一侧电路一览，主要IC通过屏蔽罩防护，四周边缘设置有金属弹片连接表圈。
主板另外一侧电路一览，同样通过大面积屏蔽罩防护。
连接健康监测传感器排线的BTB连接器特写。
连接屏幕排线的BTB连接器母座。
连接蓝牙天线的金属弹片特写。
主板上金属弹片与表圈对应位置特写。
拆掉屏蔽罩，主板一侧电路一览。
主板另外一侧电路一览。
丝印2JV XYU的IC。

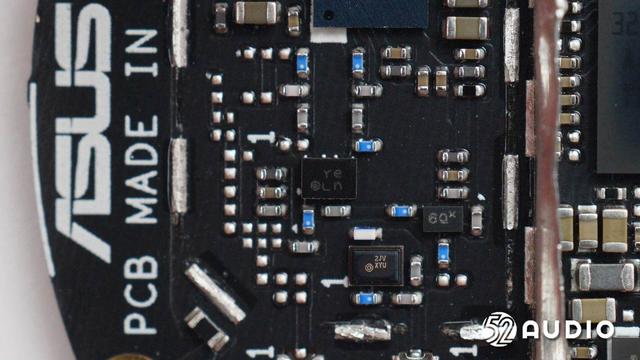

丝印Ye Ln的IC。
SONY索尼CXD5610GF GPS/GNSS接收器，支持L1和L5双频段，支持GPS、GLONASS、QZSS、北斗、伽利略五大卫星系统，基于索尼的先进算法提供的快速采集，即使在具有挑战性的环境中也能快速提供精确定位；基于索尼的模拟电路技术和创新设计技术实现了低功耗和高灵敏度，这些技术使低电压运行成为可能，以及使低时钟频率使用的数字电路和软件算法成为可能。
SONY索尼CXD5610GF详细资料图。
26.0Mhz的晶振特写，用于提供时钟。
MXIC旺宏MX25U51245G存储器，容量：512M，用于储存蓝牙配置等信息。MX25U51245G具有串行外设接口和软件协议，允许在单I/O模式下通过简单的3线总线操作。三总线信号是一个时钟输入（SCLK）、一个串行数据输入（SI）和一个串行数据输出（SO）。通过CS#输入启用设备的串行访问。
MXIC旺宏MX25U51245G详细资料图。
Nordic nRF52832多协议通用SoC，支持蓝牙5.0，支持NFC、ANT和2.4GHz专有协议，它的核心是运行频率为64MHz的ARM Cortex M4 CPU，能够在短时间内处理要求严苛的应用和通信任务，使得CPU能够继续处理更多任务或返回到睡眠模式，从而节省了电量消耗。nRF52832以及nRF52系列中的所有SoC都是基于闪存，非常适合用于器件固件升级(DFU)。
Nordic nRF52832详细资料图。
32.0MHz的晶振特写。
ST意法半导体STM32U599BJ微控制器，采用Arm Cortex-M33内核，支持硬件浮点单元（FPU）。
16.0MHz的晶振特写。
镭雕SCB05C的晶振特写。
丝印SIZ的IC。
NXP恩智浦丝印“100TB2d”的NFC芯片。
为NFC芯片提供时钟的晶振特写。
TI德州仪器AFE4500适用于生物阻抗分析、电生物传感和光学生物传感的超小型、集成式AFE，集成Bio-Z、EDA、ECG和PPG信号链，同步ECG和ECG可实现基于PTT的BP。

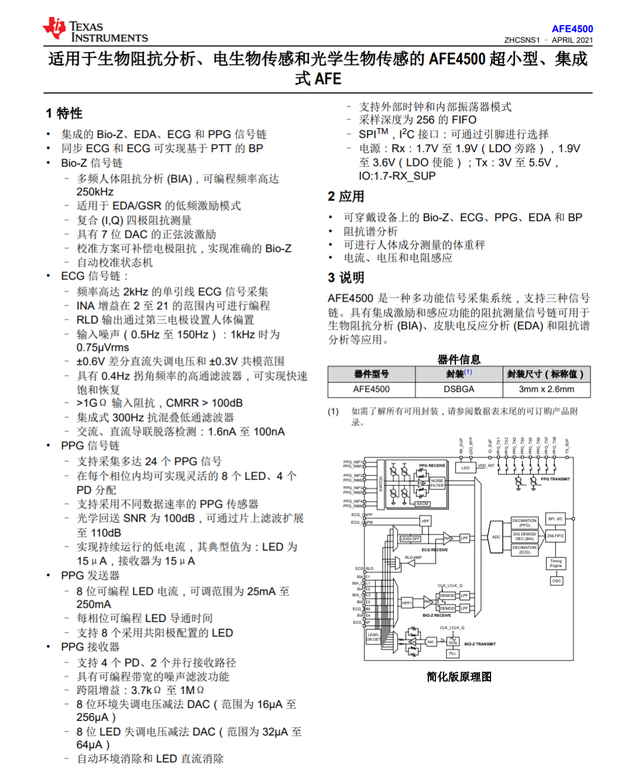

TI德州仪器AFE4500详细资料图。
ST意法半导体LSM6DSOWTR是一款支持状态机的6轴传感器，提供更丰富的交互设计补充，内置状态机支持抬腕亮屏，运动数据追踪。
丝印FA XCF的IC。
丝印+ALB的IC。
丝印282 12的IC。
两颗丝印LYV的IC。
丝印1556的IC。
3颗丝印A3M的IC。
丝印R87 L2AI的IC。
ADI亚德诺MAX77654电源管理IC，为低功耗应用提供高度集成的电池充电和电源解决方案。MAX7765配有SIMO降压-升压稳压器，可利用单电感器提供三个可独立编程的电源轨，从而尽可能减小解决方案尺寸。两个100mA LDO提供纹波抑制，适用于音频和其它噪声敏感的应用。LDO也可配置为负载开关，通过在不需要供电时断开外部电路来降低功耗。高度可配置的线性充电器支持各种锂离子电池容量，并包含电池温度监控，以进一步提高安全性 (JEITA)。
ADI亚德诺MAX77654详细资料图。
丝印141 RAV的IC。
ASUS华硕VivoWatch 6智能手表拆解全家福。
三、智研所总结ASUS华硕VivoWatch 6智能手表在外观设计上采用了经典的圆形表盘，搭配银色金属表圈，彰显精致与时尚。亲肤硅胶表带柔软舒适，佩戴体验出色，滑索结构，实现了快速地拆卸更换或清洁。此外，表盘巧妙地在多个位置融入了健康监测传感器，既不破坏整体美观，又实现了更丰富、更精准的监测功能。
内部主要配置方面，ASUS华硕VivoWatch 6智能手表搭载290mAh锂离子电池组，配备有电路保护板负责过充电、过放电、过电流等保护；搭载了线性振动马达，用于提供实时反馈；搭载气压传感器，用于海拔、温度等功能；采用多组健康监测传感器，搭配TI德州仪器AFE4500模拟前端AFE芯片，实现心率、血氧、温度、压力、血压、心电等功能检测。
其他方面，ASUS华硕VivoWatch 6智能手表搭载了Nordic nRF52832多协议通用SoC，ST意法半导体STM32U599BJ微控制器，MXIC旺宏MX25U51245G存储器，ADI亚德诺MAX77654电源管理IC，SONY索尼CXD5610GF GPS/GNSS接收器，ST意法半导体LSM6DSOWTR 6轴传感器，NXP恩智浦的NFC芯片等方案。
