一、冠宇工程概述

水电站作为重要的电力枢纽，其电气设备、控制系统及水工建筑易遭受雷击破坏。本防雷工程以[水电站名称]为例，通过科学设计直击雷防护、感应雷防护、等电位连接及接地系统，保障电站安全稳定运行。

二、冠宇防雷分区与风险分析

1.直击雷风险：主厂房、升压站、户外电气设备及高耸结构易遭直接雷击，可能引发设备损坏、火灾。

2.感应雷风险：雷电电磁脉冲通过电缆、金属管道侵入，威胁自动化控制系统、通信设备及继电保护装置。

3.地电位反击：接地系统不平衡导致电位差，损坏设备绝缘。

三、冠宇防雷系统设计

（一）冠宇直击雷防护

1.接闪器

主厂房、升压站屋顶安装热镀锌避雷针（高度根据滚球法计算，如60米滚球半径），间距≤10米。

水工建筑（如拦河坝、闸门塔）沿顶部敷设避雷带，支持卡间距≤1米。

2.引下线

采用40×4mm²热镀锌扁钢或直径12mm圆钢，间距≤18米，与接地装置可靠焊接。

（二）冠宇感应雷防护

1.电源系统

高压配电室设置Ⅰ级电源防雷器（通流容量≥80kA），分配电箱安装Ⅱ级防雷器（≥40kA）。

信号线路加装浪涌保护器（SPD），保护PLC、监控系统等设备。

2.电缆屏蔽

控制电缆采用屏蔽型电缆，屏蔽层两端接地；穿金属管敷设，金属管两端接地。

（三）冠宇等电位连接

1.在主控制室、配电室设置等电位联结端子板，将设备外壳、金属桥架、电缆屏蔽层等与端子板连接。

2.各防雷分区交界处安装等电位连接器，消除电位差。

（四）冠宇接地系统

1.联合接地：采用水平接地体（热镀锌扁钢）与垂直接地体（角钢）组成网状结构，接地电阻≤1Ω。

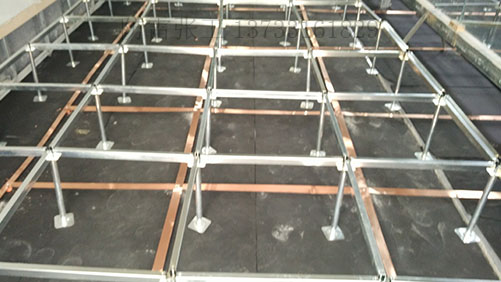

2.特殊区域：电子设备机房采用铜质接地网，与主接地网通过等电位连接器连接。

四、冠宇施工与验收标准

1.施工规范：严格遵循GB 50057-2010《建筑物防雷设计规范》、DL/T 621-1997《交流电气装置的接地设计规范》。

2.验收测试：

使用接地电阻测试仪测量接地电阻。

◦检查防雷器参数、安装工艺及等电位连接可靠性。

五、冠宇维护与管理

1.定期（每年雨季前）检查防雷装置的连接、腐蚀及SPD状态。

2.建立防雷设施档案，记录测试数据及维护情况。

通过以上设计，本方案可有效降低雷击对水电站的危害，确保电力生产安全。如需进一步优化，可根据电站实际地形、设备配置调整参数。
