一、巴歇尔槽概述

巴歇尔槽是一种用于明渠流量测量的辅助设备，由上游收缩段、喉道段和下游扩散段三部分组成。其工作原理基于流体力学中的连续性方程和伯努利方程。当水流通过巴歇尔槽时，由于槽体的特殊形状，水流在喉道段的流速增加，水位相应降低，从而在上下游形成水位差。通过测量这个水位差，可以利用已知的流量公式计算出水流的流量。

巴歇尔槽具有测量精度高、适用范围广、安装维护方便、成本效益合理等优点，广泛应用于水文监测、江河流量监测、农业灌溉及市政给排水等行业。

二、雷达水位计概述

雷达水位计是一种非接触式水位测量仪器，它利用雷达波的发射与反射原理工作。雷达水位计向水面发射微波信号，微波信号遇到水面后反射回来，通过测量发射和接收信号的时间差，结合微波在空气中的传播速度，可以精确计算出水位高度。由于雷达波不受天气、光线等因素影响，具有很强的抗干扰能力，在恶劣环境下也能稳定地测量水位，为巴歇尔槽流量计算提供准确的水位数据。

雷达水位计参数：

l 水深测量范围：7m

l 精度：±3mm

l 天线发射角度（水平和垂直) ：8°

l 发射频率：60GHz

l 电源：DC6V-24V 典型值12V

l 平均功耗：≤30mW

l 信号接口：RS485（Modbus）

l 防护等级：IP68

l 工作温度：-35℃~80℃（不结冰）

l 存储温度：-35℃~70℃

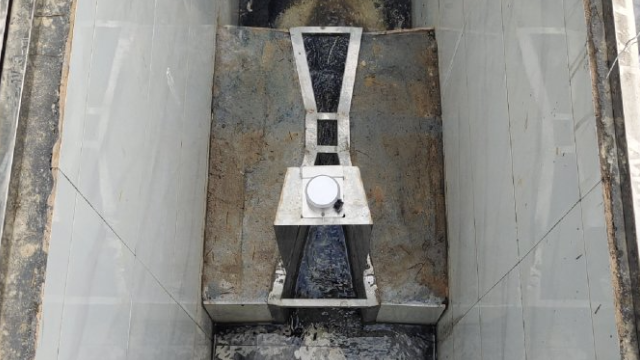

三、雷达水位计与巴歇尔槽的联合使用系统组成：雷达水位计配置巴歇尔槽的系统通常包括雷达水位计、巴歇尔槽以及数据采集与处理设备。雷达水位计安装在巴歇尔槽的上方，确保其测量点位于堰槽的关键位置，如喉道段的特定位置。巴歇尔槽则按照标准要求安装在明渠中，其尺寸和形状需符合相关规范，以保证测量的准确性。数据采集与处理设备负责接收雷达水位计的测量数据，并根据预设的流量计算公式进行实时计算和存储。流量计算：流量计算主要依据巴歇尔槽的水位-流量关系，通常采用经验公式如 Q=C×H^n，其中 Q 表示流量，H 是雷达水位计测量的水位高度，C 和 n 是与巴歇尔槽尺寸和形状相关的系数。这些系数在堰槽制造时已通过实验确定，不同尺寸的巴歇尔槽具有不同的 C 和 n 值。数据采集设备实时获取雷达水位计的测量数据，通过内置的计算公式自动计算出流量，并可进一步进行数据存储、传输和分析，为用户提供更加实时、准确的流量信息。安装要求：安装巴歇尔槽时，应选择在渠道顺直、水流平稳的地段，避免在渠道弯道、跌水、汇流口等水流紊乱的位置安装，以确保水流能以规则的形态进入堰槽，保证测量精度。巴歇尔槽的中心线要与渠道的中心线重合，使水流进入巴歇尔槽不出现偏流。其上游应有大于 5 倍渠道宽的平直段，且槽体应保持水平，与渠道的连接部位要密封良好，防止漏水影响测量结果。雷达水位计则需安装在堰槽上游合适位置，一般要求距离槽壁和水面有一定的距离，避免信号干扰，同时要保证其测量点位于堰槽的关键位置。数据采集与传输：数据采集器收集雷达水位计传来的水位数据，按照设定的时间间隔进行存储和处理。通过有线或无线传输方式，如 RS485、4G无线 等，将数据传输至远程监控中心，实现数据的实时监测和管理。应用优势：雷达水位计与巴歇尔槽联合使用，具有高精度测量、非接触式测量等优势。非接触式测量方式避免了水流对设备的冲刷、腐蚀和堵塞等问题，提高了设备的可靠性和使用寿命，降低了维护成本。同时，能够实现对明渠流量的精确测量，满足不同领域的精度要求。

四、应用领域

雷达水位计与巴歇尔槽联合使用的流量监测系统在多个领域有着广泛应用。在水资源管理中，可用于监测河流、渠道等水体的流量，为水资源的合理调配和保护提供数据支持。在污水处理领域，能够准确测量污水排放量，确保污水处理设施的正常运行和达标排放。在农业灌溉中，可实现对灌溉用水的精确计量，优化水资源利用，提高灌溉效率。

五、总结与展望

雷达水位计和巴歇尔槽的联合使用为明渠流量监测提供了一种高效、精确、可靠的解决方案，在众多领域发挥着重要作用。随着科技的不断进步，相关技术还将不断完善和优化，进一步提高测量精度和可靠性，拓展应用范围，为水资源管理和利用提供更有力的支持。
